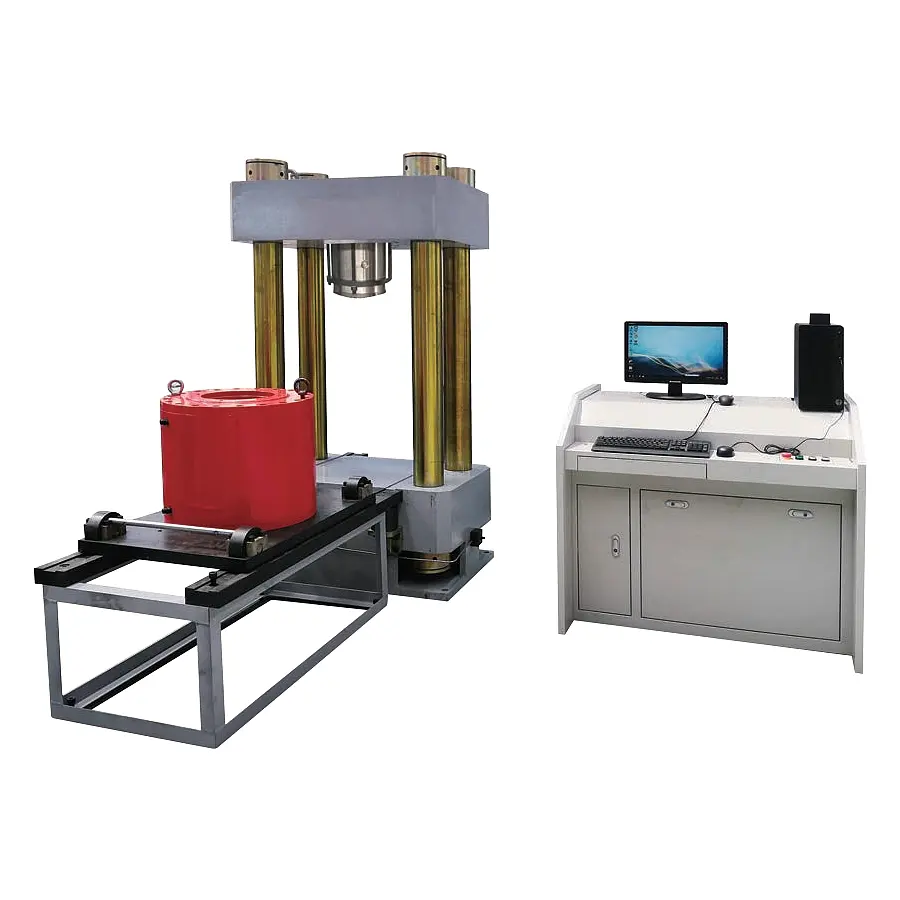

Prüfmaschine für Reaktionsrahmen

                                                       Prüfmaschine für Reaktionsrahmen

Die Reaktionsrahmenprüfmaschine wird zur Überprüfung und Erkennung des Wagenkraftwerts eingesetzt. Ausgestattet mit anderen Komponenten kann auch für das Gießen von Hochdruck- und Hochdruckproben, Kompressionsprüfung von hochfesten Proben verwendet werden.

Features

1. Der bewegliche Strahl wird von einem Motor angetrieben, um die Größe des Prüfraums anzupassen, um den Prüfungen verschiedener Spezifikationen und unterschiedlicher Abmessungen von Buchsen zu entsprechen.

2. Es ist bequem, schnell, praktisch, effizient, zeitsparend und arbeitssparend.

3. Die Sicherheit ist extrem hoch, und die Faktoren und versteckten Gefahren, die persönliche Unfälle und die Sicherheit der Umwelt verursachen, werden vollständig eliminiert.

4. Mit einem speziellen hydraulischen Mobilwagen mit Gleisstützen und hydraulischem Heben kann der Wagenheber auf die Reaktionsrahmen-Testplattform bewegt werden, die einfach zu bedienen ist und Zeit und Aufwand spart.

5. Die Sensor-Halterung, die überlagerte Struktur, ist für die Platzierung mehrerer Sensoren verschiedener Spezifikationen und unterschiedlicher Außendurchmesser geeignet, die Halterung ist an den Verschluss-Typ einstellbaren Hebering angeschlossen, der leicht durch manuellen großen Abstand, Schraubenschlüsselverriegelung eingestellt werden kann, und schnelle Einstellung Sensorplatzierung ist für die Sensorplatzierung bequem.

6. Die Jack Detection Software kann die Messdaten in Echtzeit anzeigen, die Regressionsgleichung automatisch berechnen, mit dem Drucker verbinden und die Verifikations- und Verifizierungsergebnisse drucken.

7. Es gibt sehr leistungsfähige Erweiterungsfunktionen. Das Ölquellensystem wird hinzugefügt und kann in eine großflächige Druckmaschine ausgebaut werden.

Technische Parameter

Maximale Prüfkraft: 20000KN.

Gewaltgenauigkeit: ‚comfortable 177; 1% FS,

Genauigkeit der Indikation: ‚comfortable‘;1%FS (linearity +-Hysterese +-Wiederholbarkeit).

Zulässiger Temperaturbereich:-30 deckungsgleich:-653742deckungsgleich.70 deckungsgleich,8451;/- deckungsgleich,85.8451;.

Sensitivität der Ausgabe: 2 ""; 0.5 mv.

Arbeitsumgebung

1. Die Raumtemperatur liegt im Bereich von 0-8451;- 40-8451;; Die relative Luftfeuchtigkeit beträgt nicht mehr als 90%.

2. In einer sauberen Umgebung ohne Vibration, keine korrosiven Medien und keine starken elektromagnetischen Feldstörungen.

3. Der Schwankungsbereich der Stromversorgungsspannung sollte die Nennspannung im Bereich der Nennspannung (im Bereich der Nennspannung) betragen.

Vorsichtsmaßnahmen

Vor der Verwendung prüfen Sie, ob die Verbindungsmutter des Reaktionsrahmens lose ist, legen Sie den getesteten Wagenheber in den Prüfmittelbereich des Reaktionsrahmens und verbinden Sie das Ölrohr zwischen ihm und der Ölpumpe.

Setzen Sie den Kraftsensor in den Prüfbereich zwischen der Buchse und der oberen Druckplatte des Reaktionsrahmens, verbinden Sie die Datenverbindung mit der Kraftanzeige und erwärmen Sie sich für fünf Minuten nach Einschalten der Leistung.

Starten Sie die Ölpumpe, laden und lesen Sie die Anzeige der Kraft-Wert-Daten wiederum.
